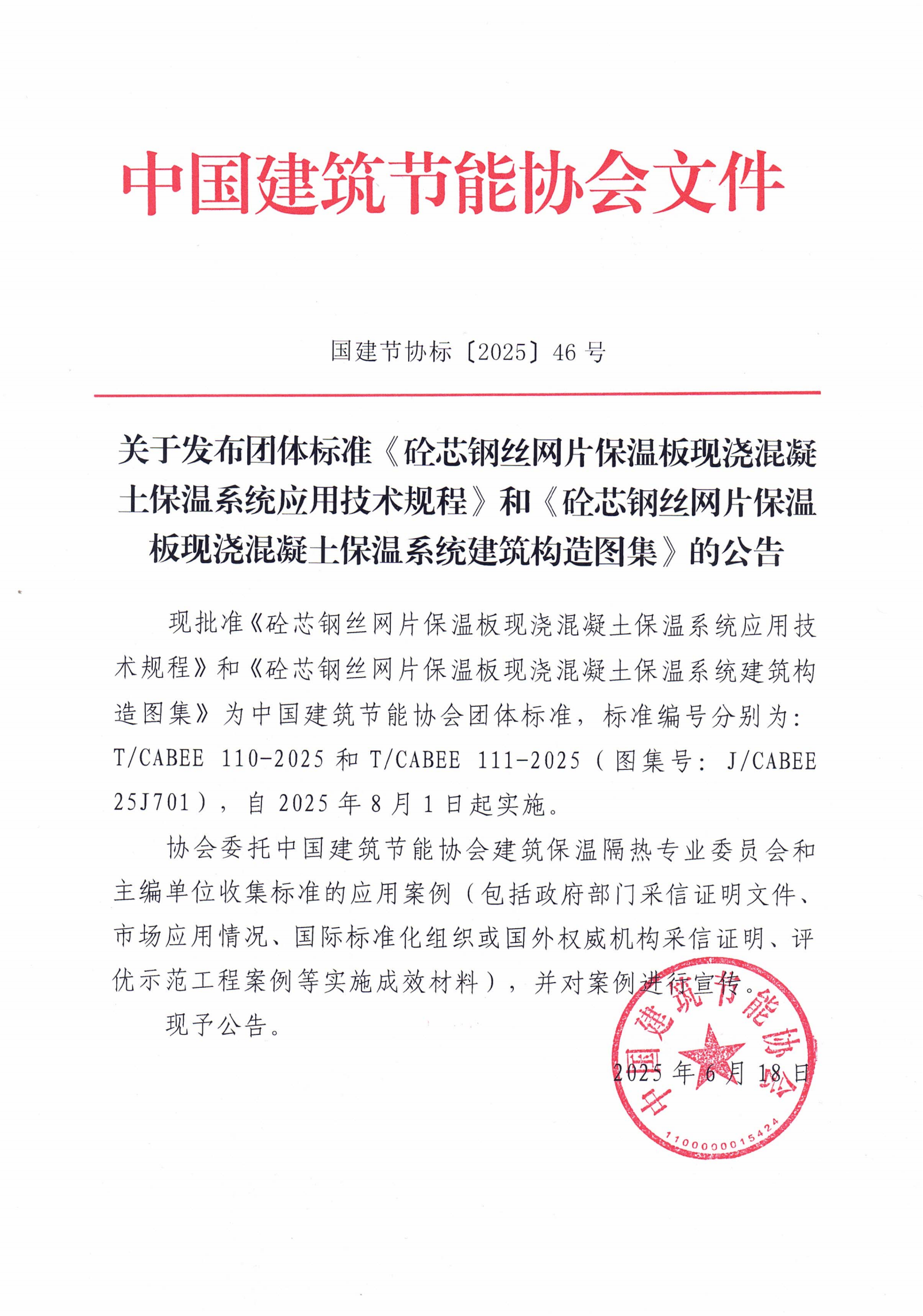

现批准《砼芯钢丝网片保温板现浇混凝土保温系统应用技术规程》和《砼芯钢丝网片保温板现浇混凝土保温系统建筑构造图集》为中国建筑节能协会团体标准，标准编号分别为：T/CABEE 110-2025和T/CABEE 111-2025（图集号：J/CABEE 25J701），自2025年8月1日起实施。
协会委托中国建筑节能协会建筑保温隔热专业委员会和主编单位收集标准的应用案例（包括政府部门采信证明文件、市场应用情况、国际标准化组织或国外权威机构采信证明、评优示范工程案例等实施成效材料），并对案例进行宣传。
现予公告。
2025年6月18日

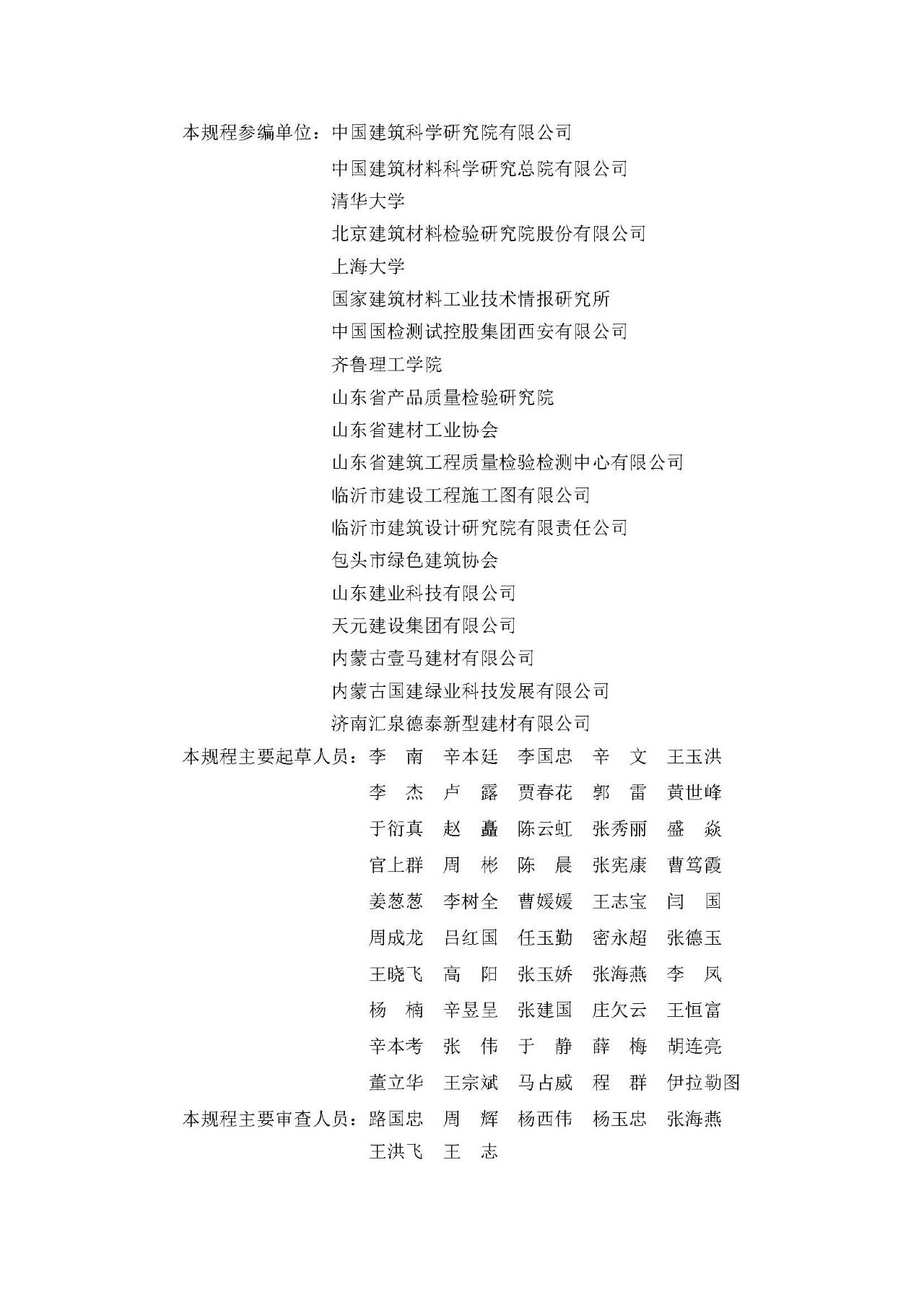

规程起草单位：
济南大学
山东双能建材有限公司
中信建筑设计研究总院有限公司
中国建筑科学研究院有限公司
中国建筑材料科学研究总院有限公司
清华大学
北京建筑材料检验研究院股份有限公司
上海大学
国家建筑材料工业技术情报研究所
中国国检测试控股集团西安有限公司
齐鲁理工学院
山东省产品质量检验研究院
山东省建材工业协会
山东省建筑工程质量检验检测中心有限公司
临沂市建设工程施工图有限公司
临沂市建筑设计研究院有限责任公司
包头市绿色建筑协会
山东建业科技有限公司
天元建设集团有限公司
内蒙古壹马建材有限公司
内蒙古国建绿业科技发展有限公司
济南汇泉德泰新型建材有限公司

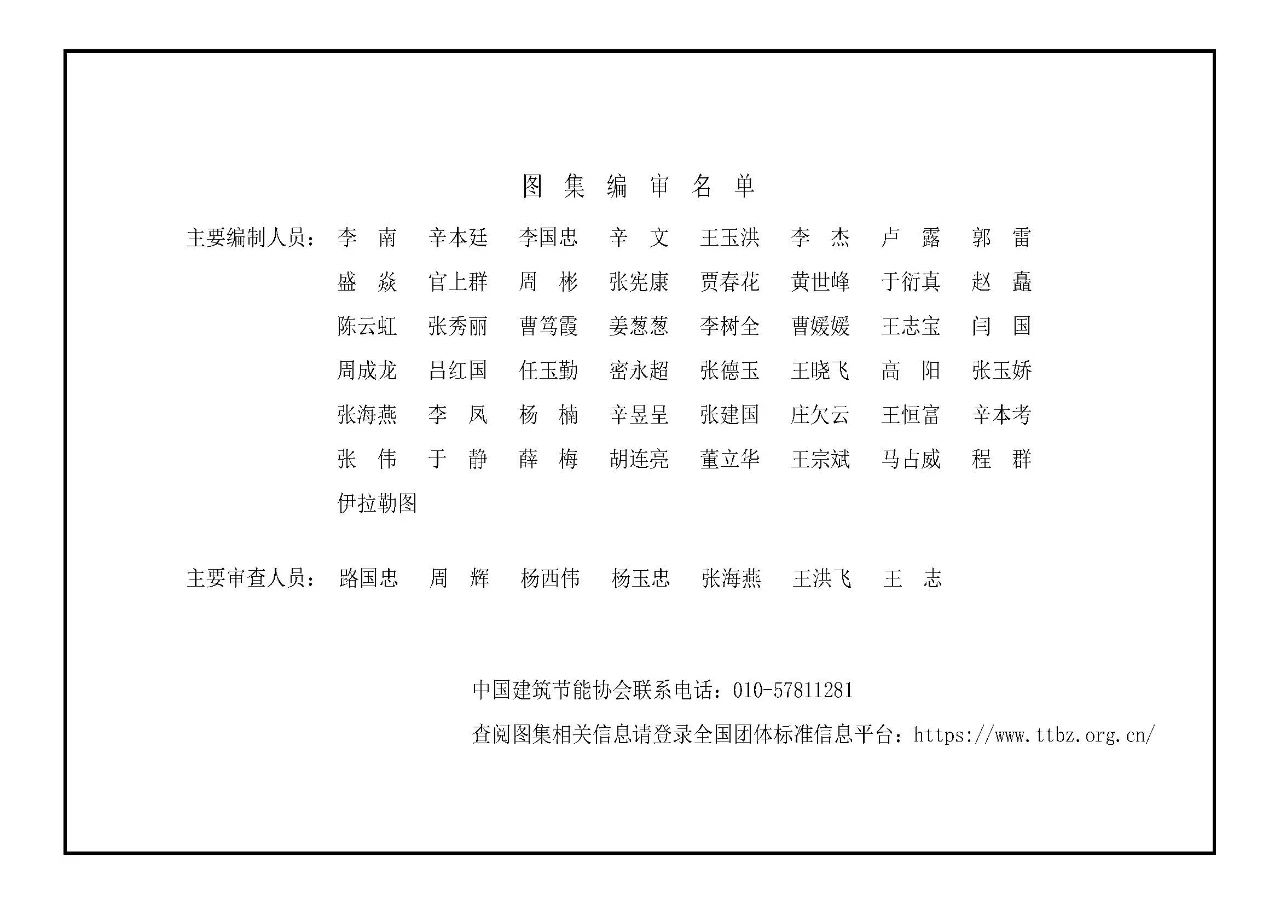

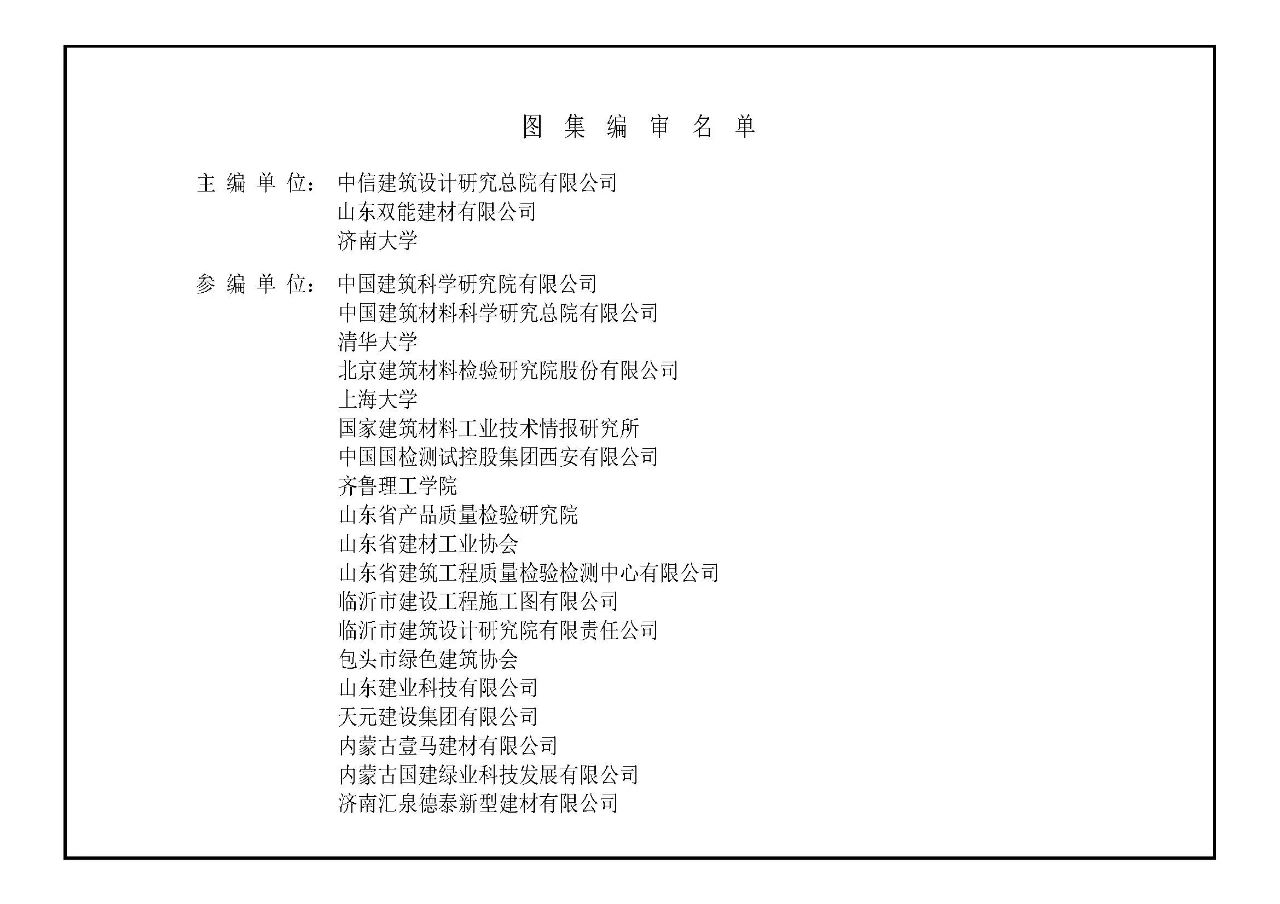

图集起草单位：
中信建筑设计研究总院有限公司
山东双能建材有限公司
济南大学
中国建筑科学研究院有限公司
中国建筑材料科学研究总院有限公司
清华大学
北京建筑材料检验研究院股份有限公司
上海大学
国家建筑材料工业技术情报研究所
中国国检测试控股集团西安有限公司
齐鲁理工学院
山东省产品质量检验研究院
山东省建材工业协会
山东省建筑工程质量检验检测中心有限公司
临沂市建设工程施工图有限公司
临沂市建筑设计研究院有限责任公司
包头市绿色建筑协会
山东建业科技有限公司
天元建设集团有限公司
内蒙古壹马建材有限公司
内蒙古国建绿业科技发展有限公司
济南汇泉德泰新型建材有限公司

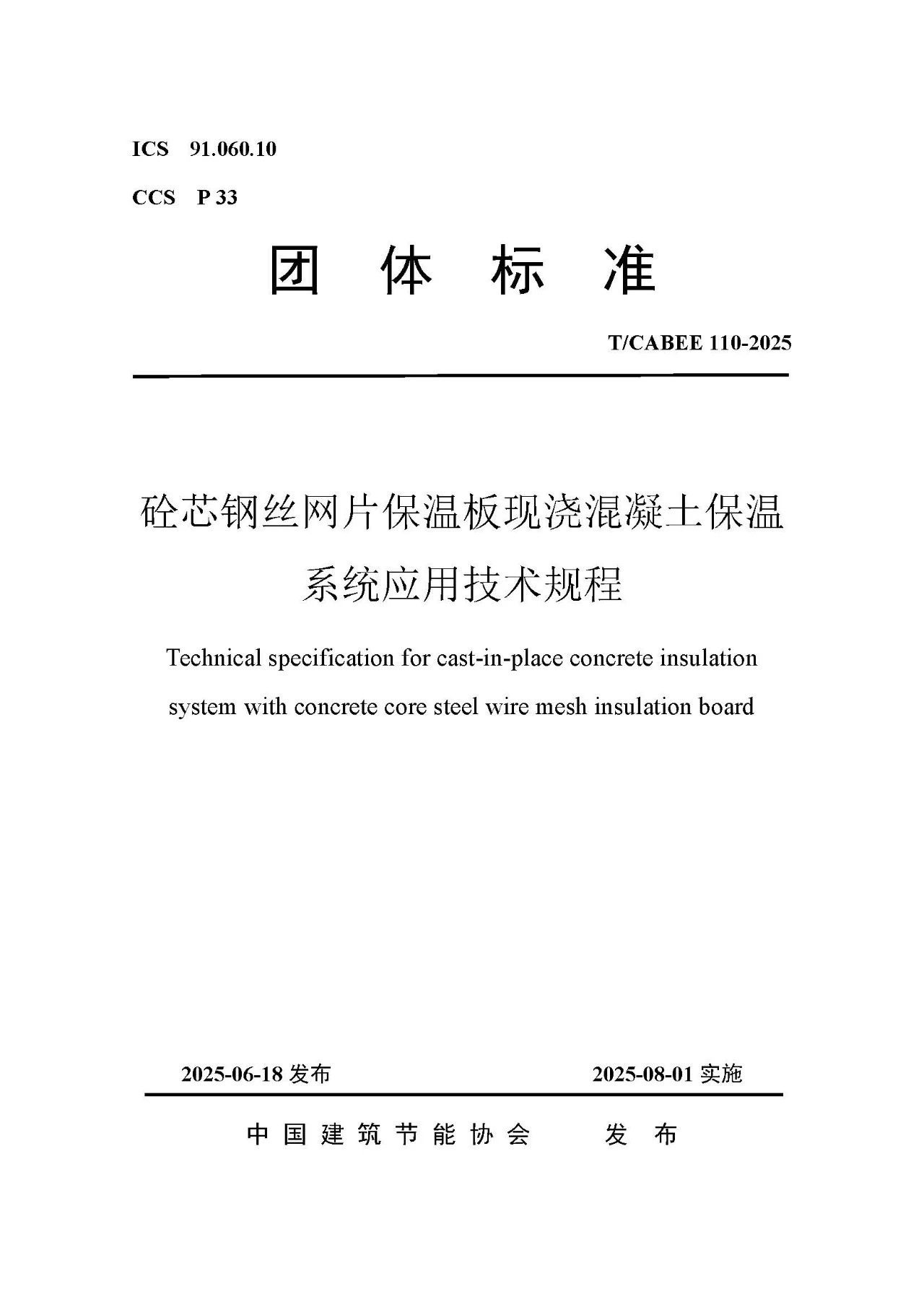

01《砼芯钢丝网片保温板现浇混凝土保温系统应用技术规程

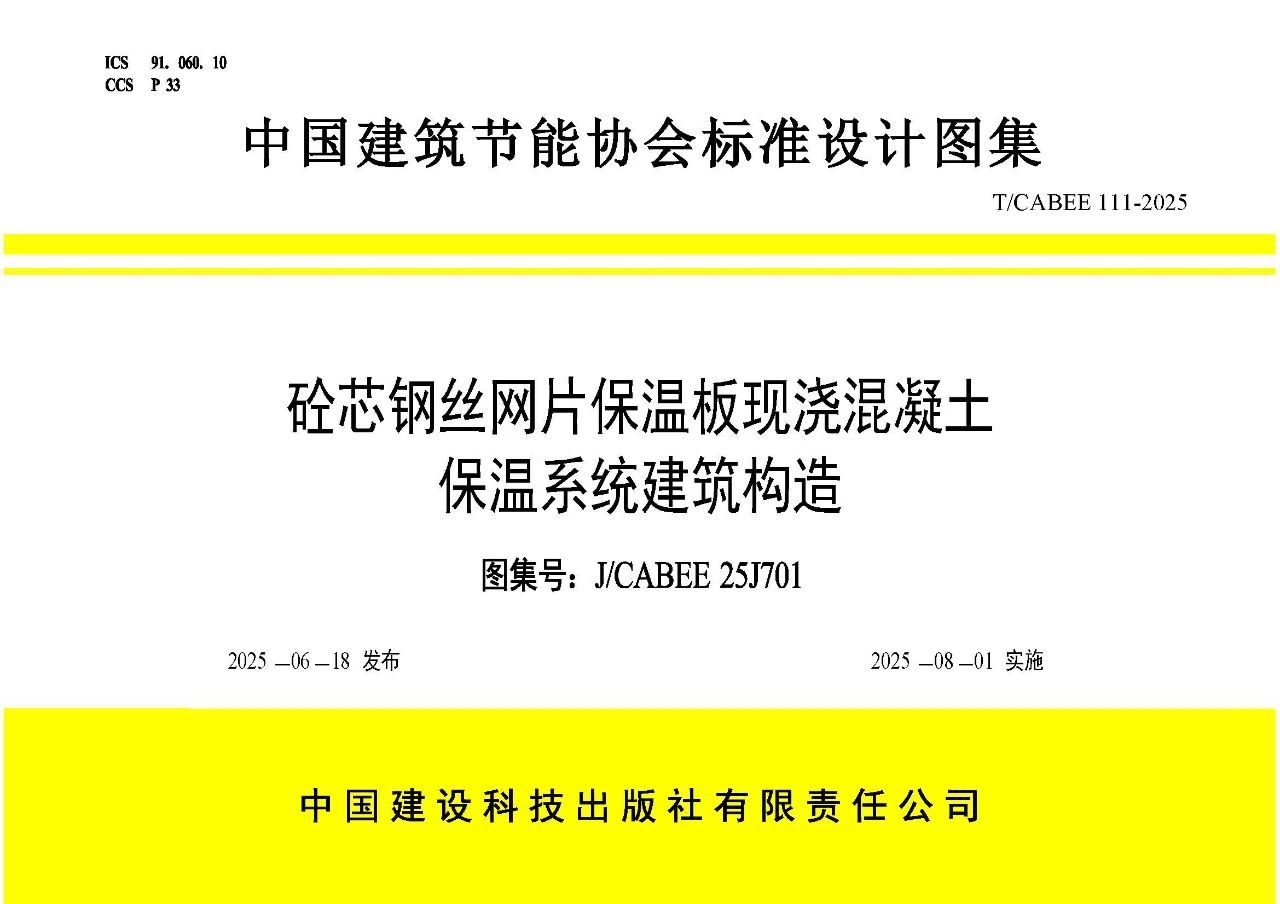

02《砼芯钢丝网片保温板现浇混凝土保温系统建筑构造图集》
一、背景及意义
随着建筑节能工作的推进与深化，对墙体保温性能提出了更高要求，传统外墙外保温技术在实际应用中暴露出诸多问题，如保温层脱落、开裂、渗水等，影响保温效果和建筑质量，同时存在消防安全隐患，促使建筑节能技术向多元化发展，与建筑物同寿命的保温与结构一体化技术应运而生，砼芯钢丝网片保温板现浇混凝土保温系统便是其中之一。
砼芯钢丝网片保温板现浇混凝土保温系统是以砼芯钢丝网片保温板为保温层，置于两侧模板之间规定位置，保温层两侧同时浇筑混凝土形成的保温系统，该系统集结构、围护、保温三个功能于一体，实现了墙体保温与结构的同步设计、同步施工和验收，不需要采取二次保温措施，即可满足节能设计标准要求。有效解决了墙体保温工程开裂、脱落等质量问题，同时避免了消防安全隐患。该技术成熟、可靠，具备了规模化推广应用的基础。
二、编制思路

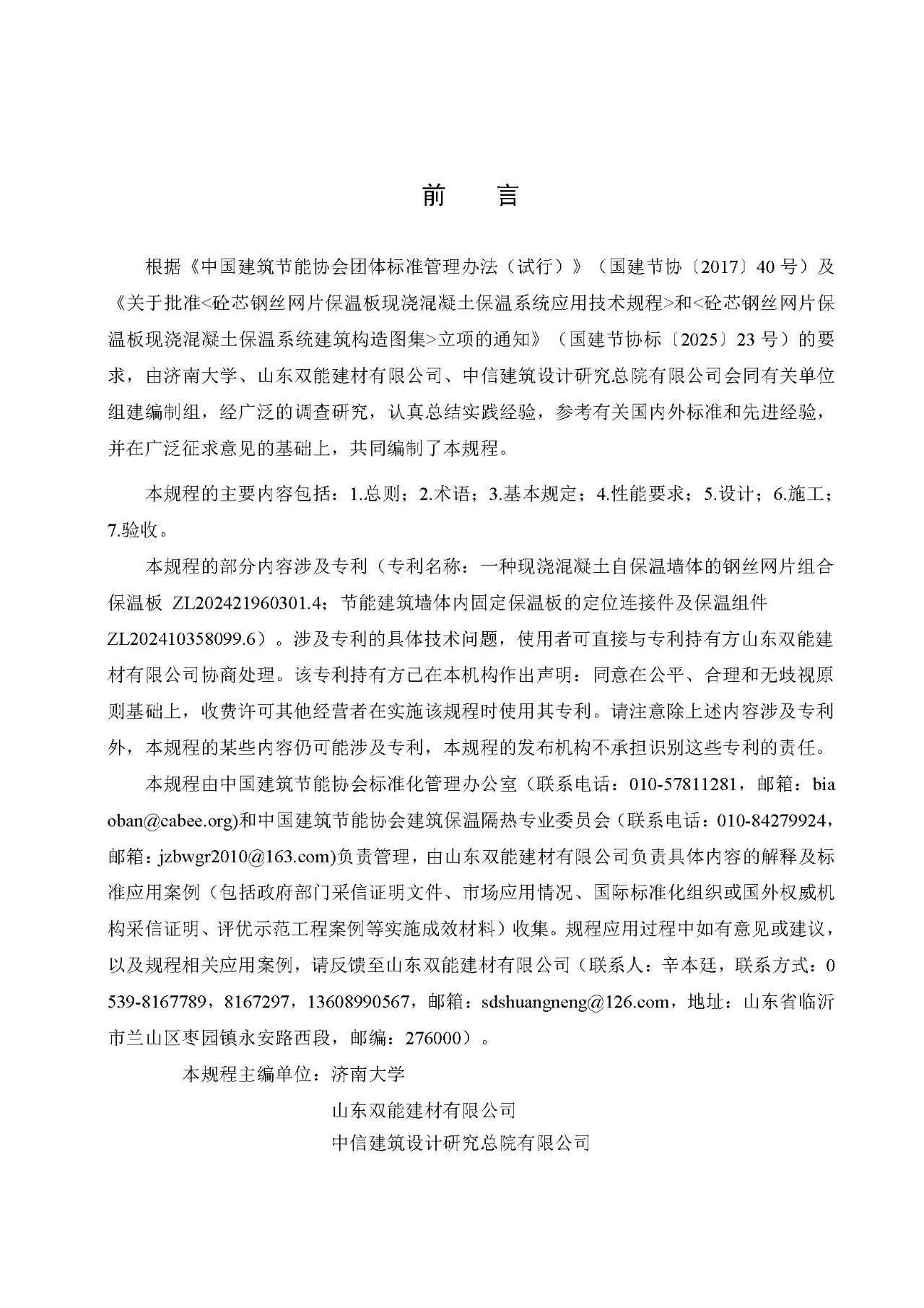

由济南大学、山东双能建材有限公司、中信建筑设计研究总院有限公司会同有关单位组建编制组，经广泛的调查研究，认真总结实践经验，参考有关国内外标准和先进经验，并在广泛征求意见的基础上，共同编制《砼芯钢丝网片保温板现浇混凝土保温系统应用技术规程》（以下简称“规程”）和《砼芯钢丝网片保温板现浇混凝土保温系统建筑构造图集》（以下简称“图集”）。规程、图集的编制引入砼芯钢丝网片保温板现浇混凝土保温系统的技术特点，在砼芯钢丝网片保温板上设置通孔，浇筑混凝土后形成连通内外侧混凝土的“砼芯”，使得系统更加安全、牢固。另外，两侧同时浇筑混凝土时，一侧多出的混凝土就会沿着通孔进入保温板的另一侧，能保证钢丝网片组合保温板两侧的混凝土基本处于同一高度，防止保温板在混凝土的推动下向一侧移动而产生偏模、鼓模，保证保温板处于墙体的同一立面上，对墙体的保温性能和力学性能提供了有力保障。
三、内容简介
本规程、图集适用新建及既有建筑扩建部分砼芯钢丝网片保温板现浇混凝土保温系统的设计、施工和验收。砼芯钢丝网片保温板现浇混凝土保温系统作为民用建筑与工业建筑中的结构构件，从安全性和经济性考虑，限定在8度及8度以下抗震设防区且建筑高度100米以下的新建、扩建民用建筑与工业建筑的墙体保温工程中应用。
（一）规程具体内容如下：

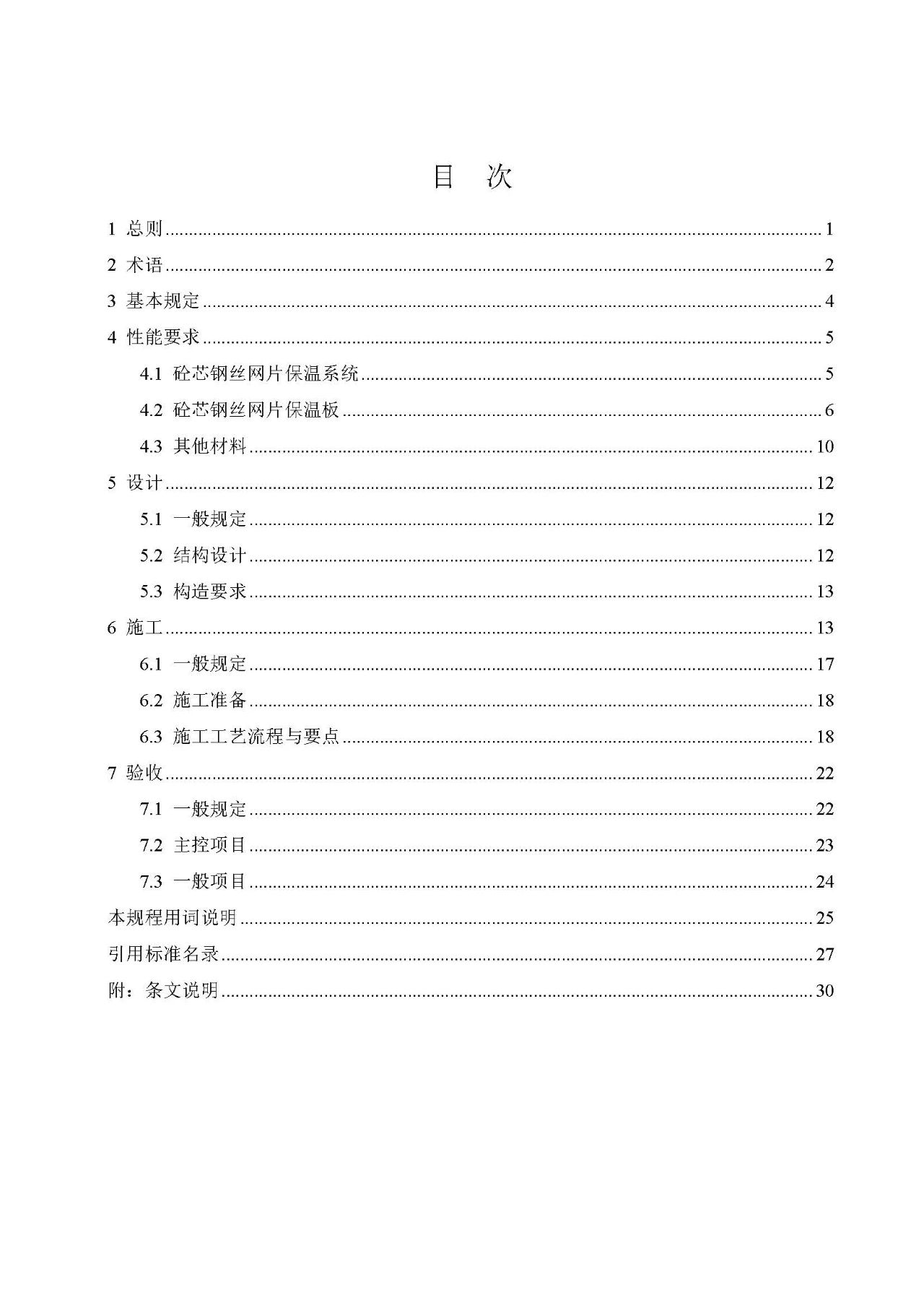

规程共7章：1总则；2术语；3基本规定；4性能要求；5设计；6施工；7验收。
1总则
主要规定砼芯钢丝网片保温板现浇混凝土保温系统的适用范围。
2术语
术语包括砼芯钢丝网片保温板、定位连接件、砼芯钢丝网片保温板现浇混凝土保温系统等。
3基本规定
对砼芯钢丝网片保温板现浇混凝土保温系统应用技术中的共性、原则性要求进行规定。
4 性能要求
对砼芯钢丝网片保温板现浇混凝土保温系统及配套材料进行规定。
5 设计
对砼芯钢丝网片保温板现浇混凝土保温系统建筑构造和要求、结构设计等做出规定。
6 施工
对施工准备、施工工艺流程与要点等做出规定。
7 验收
对一般规定、主控项目、一般项目做出规定。
（二）图集具体内容如下：
1 编制说明
依据《砼芯钢丝网片保温板现浇混凝土保温系统应用技术规程》编制图集说明，其技术要求与《规程》一致。
2 建筑外墙热工计算选用表
依据《规程》提出的技术性能指标，并按照砼芯钢丝网片保温板现浇混凝土保温系统技术特点和常见的各构造层厚度，给出外墙热工计算选用表。
3 外墙保温基本构造
依据《规程》给出砼芯钢丝网片保温板现浇混凝土保温系统基本构造设计图。
4 外墙保温构造详图
依据《规程》的规定，对建筑外墙砼芯钢丝网片保温板现浇混凝土保温系统的各节点构造给出设计图。
